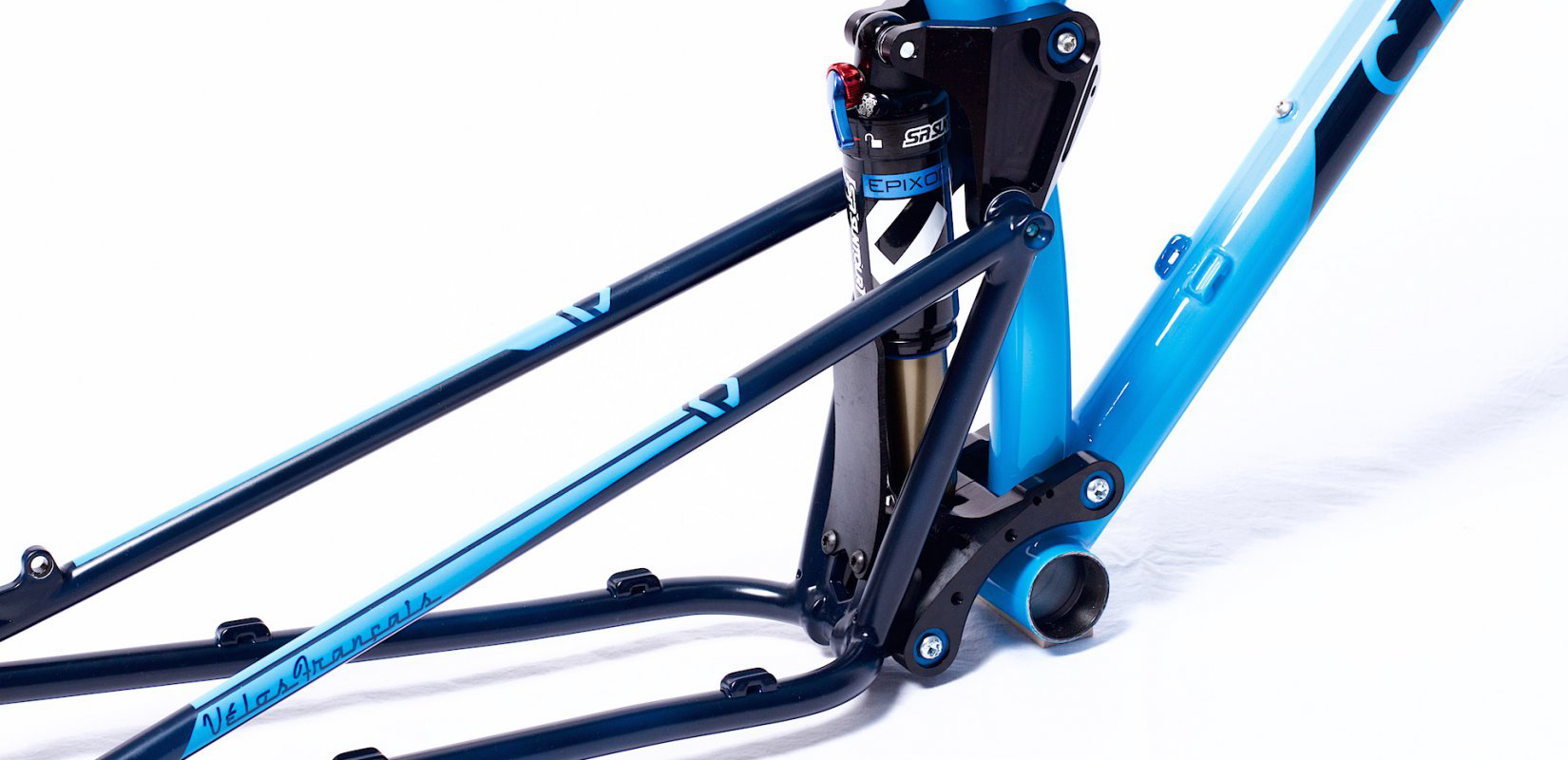

Parabolink : suspension brevetée n° FR 3021620 A1

Parabolink : suspension brevetée n° FR 3021620 A1

Parabolink : suspension brevetée n° FR 3021620 A1

"La cinématique du On4All est à l'origine de la création de la marque Caminade : je voulais avant tout rouler sur un vélo qui utilisait ma propre cinématique. Une cinématique basée sur une idée simple : le rôle de la chaîne. Bête et disciplinée, la chaîne n'a qu'une idée en tête, rapprocher la roue arrière du boîtier de pédalier. J'ai donc créé un point de plus courte distance au niveau du SAG qui grâce à la tension de la chaîne va empêcher la roue de bouger dans un sens ou dans l'autre."

Brice EPAILLY, Inventeur du brevet Parabolink

https://youtube.com/watch?v=9n2V4s51TrE




Abrégé du brevet

La présente invention concerne une suspension arrière d'un véhicule telle qu'une bicyclette, motocyclette ou analogue du type comportant un châssis dit cadre (1), un bras oscillant (2) portant l'axe du moyeux d'une roue motrice (3) et un amortisseur (4) articulé au cadre par deux basculeurs (7-8) formant un quadrilatère articulé articulant le bras oscillant (2) au châssis (1) de telle manière que l'axe de moyeux de roue motrice (3) se déplace sur une trajectoire (9) de part et d'autre de sa position d'équilibre statique dite SAG (10) en s'éloignant de l'axe du boîtier de pédalier (6) le couple moteur étant transmis à la roue motrice par une chaîne (5).
